一、环氧树脂地坪与密封固化地坪对比性能指标对比

环氧树脂泛指有两个或两个以上环氧基团的有机化合物，除个别外，它们的相对分子质量都不高，施工过程中，气味大，容易造成环境污染，不环保。环氧地坪硬度只有密封固化地坪的1/4，耐磨性只有密封硬化地坪1/3，因此其对于抵抗砂粒、铁屑等各类尖锐、坚硬物体的划伤能力较差。因此，环氧地坪的车间地坪必须经常保持地面洁净，而密封硬化地坪每天只需用湿尘推打扫一遍即可。

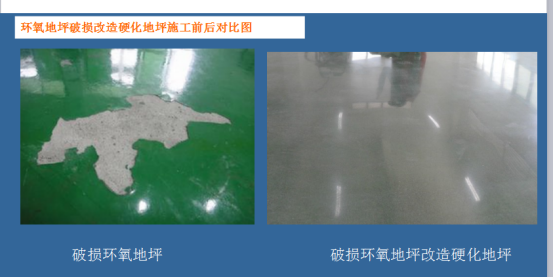

环氧地坪抗紫外线较差，容易老化、变色、降低强度、甚至粉化、脱层等，因此其使用寿命较短，一般2-3年左右，而密封固化地坪一次成型，一次施工，一次投入。拖车叉车辗压30年坚固耐磨、彻底防尘、永久光泽、安全环保、抗压防滑、抗渗耐磨、维护简便、持久耐用。一般环氧树脂地坪破损后，很多企业翻新后直接采用密封固化地坪，其翻新图片如下：

二、密封固化地坪与环氧地坪对比

三、密封固化地坪

    PM2.5对环境雾霾和人体健康产生严重危害，工厂、车库、仓库地坪起灰扬尘是PM2.5治理的源头。密封固化剂对因水泥混凝土自然风化设计不合规范（水泥偏少）而产生强度不利的氢氧化钙反应掉，同时生成对混凝土强度有贡献的有益物质——雪硅钙石胶，实现一举两得。

    严重起灰的旧地面，由于表层混凝土中大部分氢氧化钙都已经碳化，使表层碳酸钙等灰分占比较高，因此设计增加了第二组分，这第二组分不仅能有效地与这些碳酸钙物质反应，生成坚硬不溶解的物质，还能渗透进混凝土内部与氢氧化钙发生反应，生成CSH以及硬度高性质稳定的物质。

    密封固化剂以液体形式应用到混凝土地面上，能渗透到混凝土内部，和混凝土内部的物质发生一系列复杂的反应，生成CSH凝胶。因此，混凝土密封固化剂是通过增加CSH的浓度来增加混凝土表层的硬度、强度和耐磨性的。

    性质稳定的、不溶解的CSH还能增加混凝土的密度，在混凝土气孔中形成的CSH晶状体可以堵住混凝土中的真空，使混凝土变得致密，减少了水分流动的路径。因此能提高混凝土的抗渗性和耐污性、抗化学腐蚀能力。因为变得致密，配合机械打磨，可大大提高混凝土地面的光泽度。

1、材料介绍

1）产品属性：复合型混凝土密封固化剂，AB双组份。

A剂为无色至微黄色半透明液体，主要成分是活性硅酸盐，复配有机表面活性剂，防水改性剂和渗透促进剂。B剂为无色透明液体，由活性氟硅化合物和固化促进剂，助稳定剂配制而成。

2）产品特点：

密封固化剂无毒、无味、不燃，符合VOC环保要求。它是一种优质的混凝土密封固化剂，经由独特的配方制造而成。它的专业化学活性物质能够穿透混凝土表面，与游离态的氧化钙等物质发生反应，生成硅酸钙水合物（C-S-H），大幅度提高了混凝土的强度和硬度。这些性质稳定的硅酸钙化合物填充着混凝土中的毛细孔，大大增加了混凝土的抗化学腐蚀能力，达到了密封和防尘的作用。

2、混凝土地坪硬化施工方法：

1）清洁地面：使用专业推尘工具或洗地车将地面的垃圾、浮灰清洁干净。若地面有成膜固化的养护膜或者地坪涂料，要先用机器打磨除去后方可施工。

2）局部修补：对于破损处配合地坪修补剂进行局部修补。

3）粗磨地面：混凝土金属磨片30^#50^#120^# 依次配地坪研磨机对混凝土地面进行粗磨。根据地坪基础状况决定金属磨片起磨号数，目的是把混凝土地坪研磨平整。

4）按A剂：水=1：（4~5）的比例对A剂进行稀释，喷涂或滚涂于地面上，保持浸润4小时，期间用人工或机械方法拖动材料以帮助渗透，确保密封固化剂渗透深度。

5）浸泡时间达到要求后，清洗干净任何残留A剂。

6）细磨地面：混凝土树脂片50#100#200#或软磨片（50#150#300#）依次进行混凝土地坪细磨。

7）吸净水份，并晾干地面，利于B剂充分渗透。

8）涂刷 B剂原液，浸泡时间4小时，期间保持湿润，确保密封固化剂深层充分反应，形成有足够厚度的坚硬致密聚硅层。

9）精磨地面：混凝土树脂片400#或软磨片（500#1000#）精磨地面。

10）抛光地面：混凝土抛光片800#1500#或软磨片（2000#3000#）抛光地坪，用尘推推净。

四、结论

    综上所述，密封固化地坪使用年限、性能、以及经济价值都优于环氧树脂地坪，因此，密封硬化地坪是取代环氧地坪一种新趋势。
